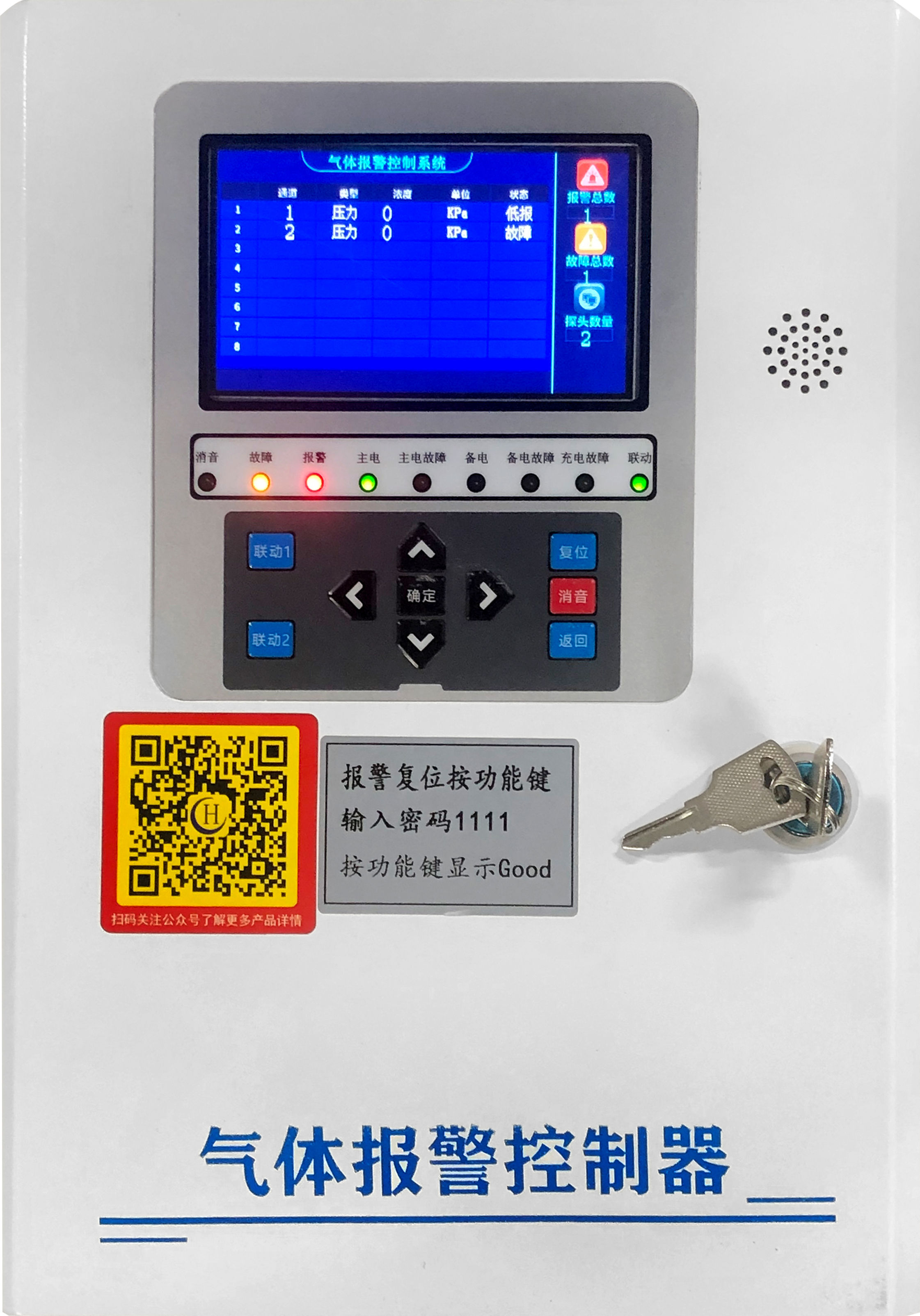

一、主要特点:
1、大屏幕全彩液晶显示、高端大气。
2、全中文指示、操作简单。
3、实时显示现场的可燃或有毒气体浓度及探测器状态。
4、具有设备故障、浓度报警两种声光指示功能
5、具有自检、自诊断功能。
6、具有故障、报警记忆、查阅功能。
7、具有零点校准、报警模式设置、报警点设置等功能。
8、设有密码,防止误操作。
9、可以随时设置、修改和查阅系统的各项参数。
10、具有主、备电转换及欠压保护功能。
11、具有内置2组报警接点输出控制功能,联动信号可手动、自动输出。
12、具有日历显示及设置功能。
13、采集4-20mA分线信号;探测器独立供电,相对独立。
14、RS485总线通讯接口(选配,标准Modbus/RTU协议)能实现与上位机控制系统联网,实现探测器监控,大大提高可监控的及时性、准确性。
二、主要技术指标:
1、示值误差:±5%F•S
2、显示方式:大屏幕全彩液晶
3、报警方式:声光报警
4、报警音量:>75dB
5、响应时间:≤30s
6、工作电压:主电:AC220V±15%,50Hz±1%
7、外形尺寸:
8、工作方式:连续
9、工作环境:温度 -10℃—50℃ 湿度 ≤93%RH
大气压力 86kPa—106kPa
10、绝缘电阻:正常环境时 ≥100MΩ
湿度为93%RH时 ≥1MΩ
11、功 耗:小于30W
12、供电节点:≤8个
13、报警输出:3A /2组 接点输出,其中一组可设置脉冲输出
14、信号传输:24VDC
15、传输距离:<600m
16、安装方式:非防爆场合的壁挂式安装
三、工作原理
控制器以4-20mA方式接收探测器的气体浓度信号;控制器接收到信号后,经过处理、逻辑分析、运算,以液晶数字显示、声光报警的方式反应出来,联动接出继电器,从而启动所连接的风机、磁阀或其它消防设备。
四、安装和接线
1、控制器的安装
a、安装位置
非防爆安全场所,其安装位置应选择在值班室或经常有人员出入的地方。安装高度选择方便操作即可,一般距地面1.4米处。
b、安装方法
用两个自攻螺丝把挂架紧固在墙壁上,把控制器挂在挂架上。安装要牢固,不倾斜,安装尺寸如图所示。

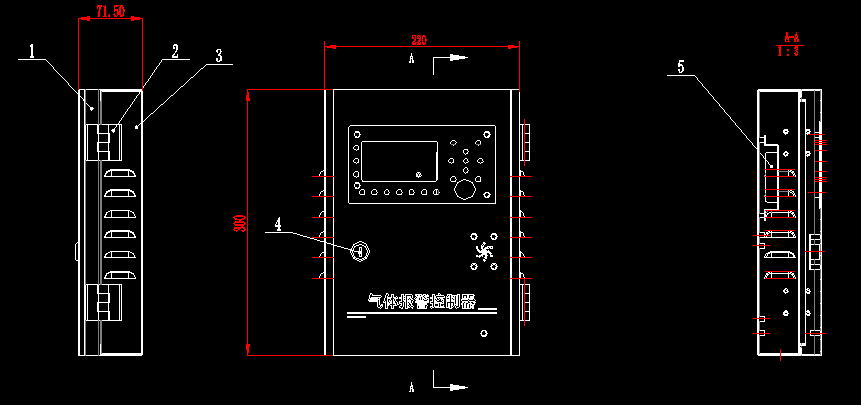

控制器的外形结构图

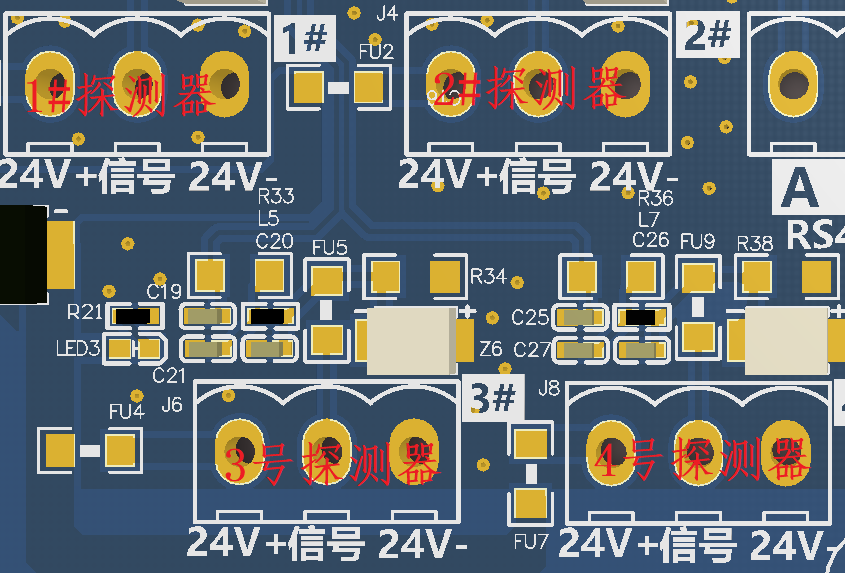

2、接线示意图
序号 | 接线标识 | 说明 | 备注 |
1 | 24V+ | 24V电源正极输出 | |
2 | 信号 | 4-20mA信号线 | |
3 | 24V- | 24V电源负极输出 |
注意:接好线后,仔细检查各种接线,确保接线正确后,再开启电源。禁止带电接线!
五、操作使用说明
控制器通电,打开主(有备电电源时),预热90S后,系统进入正常监控状态画面。

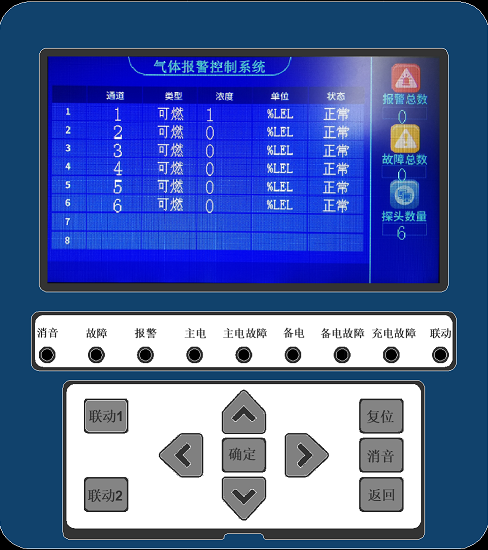

5.1、监控界面说明
当前界面可消音、复位、联动继电器、自检等操作;“←”为复用自检按键。

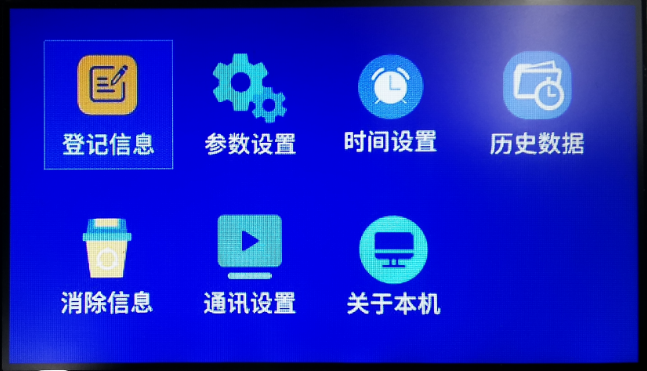

5.2、设置界面说明
在监控界面下按下确定键,进入设置界面。
登记信息:配置1-8路探测器报警值、报警模式、4-20mA上限及下限值、使能禁止该通道探测器。
参数设置:配置继电器输出模式、校准4mA及20mA。
时间设置:修正系统时间。
历史数据:查询主机报警记录。
消除信息:清除主机报警记录。
通讯设置:设置RS485接口通信地址。
关于本机:查看当前主机通信地址、通信协议及系统时间。
5.3、操作步骤:
序号 | 操 作 | 密 码 | 方法 |
1 | 消音 | 无 | 在监控界面下直接按下“消音”键,系统消音 |
2 |
复位
|
1-1-1-1 | 在监控界面下直接按下“复位”键 ,输入密码 1 1 1 1 ,按下“确定”键,完成复位操作。 |
3 |
登记信息 |
3-7-0-1 | 按下“确定”进入设置界面,光标移至“信息登记”,按“确定”键, 输入密码 3701, 再次按下“确定”键,通过“▲”、“▼”键修改数值,通过“ |
4 |
参数设置 |
3-7-0-1 | 按下“确定”进入设置界面,光标移至“参数设置”,按“确定”键, 输入密码 3701, 再次按下“确定”键,通过“▲”、“▼”键修改继电器,通过“ |
5 |
时间设置 |
0-0-1-0 | 按下“确定”进入设置界面,光标移至“时间设置”,按“确定”键, 输入密码 0010, 再次按下“确定”键,通过“▲”、“▼”键修改数据,通过“ |
6 |
历史数据 |
3-7-0-1 | 按下“确定”进入设置界面,光标移至“历史数据”,按“确定”键, 输入密码 3701, 再次按下“确定”键,通过“ |
7 |
清除信息 |
3-7-0-1 | 按下“确定”进入设置界面,光标移至“清除信息”,按“确定”键, 输入密码 3701, 再次按下“确定”键,“确定”按键清除历史数据并退出清除信息。 |
8 |
自检 |
7-0-0-0 | 在监控界面下直接按下“ |
9 |
控制器4mA校零 |
3-7-0-2 | 按下“确定”进入设置界面,光标移至“参数设置”,按“确定”键, 输入密码 3702, 再次按下“确定”键,通过“▲”、“▼”键选择通道,按“确定”保存当前4mA电流值,“返回”按键退出设置。 |
10 |
控制器20mA标定 |
3-7-0-3 | 按下“确定”进入设置界面,光标移至“参数设置”,按“确定”键, 输入密码 3703, 再次按下“确定”键,通过“▲”、“▼”键选择通道,按“确定”保存当前4mA电流值,“返回”按键退出设置。 |
11 |
通讯设置 |
3-7-0-1 | 按下“确定”进入设置界面,光标移至“通讯设置”,按“确定”键, 输入密码 3701, 再次按下“确定”键,通过“▲”、“▼”键调整数据,通过“ |
12 |
关于本机 |
3-7-0-1 | 按下“确定”进入设置界面,光标移至“关于本机”,按“确定”键, 输入密码 3701, 再次按下“确定”键,显示当前主机信息,“返回”按键退出设置。 |
六、产品维护
⑴控制器应安装在值班室或经常有人员出入的场所,应有专人监管;用户和非专业人员不许随意拆卸仪器。
⑵控制器在正常监控状态下,请勿经常断电。
⑶应定期检查控制器是否正常工作,周期建议每三个月一次。
⑷请勿随意更改控制器内部参数,以免参数不匹配影响正常使用。
⑸如有故障维修需要拆下时,请先确认控制器断电。
⑹设备运输存贮时,应避免剧烈震动。
⑺仪器自购买之日起保修一年(自然灾害和人为因素除外),终生服务。
