一、主要特点：
1.大屏幕 LCD 液晶显示、高端大气。
2.全中文指示、操作简单。
3. 实时准确的显示现场的可燃或有毒气体浓度及探测 器状态。
4.具有设备故障、浓度报警两种声光指示功能
5.具有自检、 自诊断功能。
6.具有故障、报警记忆、查阅功能。
7.软件调零、软件标定、报警点设 置功能。
8.设有密码，防止误操作。
9.可有主、备电转换及欠压保护功能。
11.具有内置两组报警接点输出控制功能，联动信号可手动、自动输出。
12.具有日历显示及设置功能。
13.接收、输出4-20mA标准信号功能。
14.RS485 总线通讯接口 (选配，标准 Modbus/RTU 协议) 能实现与上位机控制系统联网，实现探测器监控，大大提高可监控的及时性、准确性。
二、主要技术指标：
1 、示值误差：±5%F•S
2 、显示方式：LCD 液晶屏幕
3 、报警方式：声光报警
4 、报警音量：＞65dB
5 、响应时间：≤30s
6 、工作电压：主电：AC220V±15%，50Hz±1%
7 、外形尺寸： (1-4 路) 170mm×210mm×59mm
8 、工作方式：连续
9 、工作环境：温度 -20℃~＋50℃ 湿度 ≤93%RH 大气压力 86kPa—106kPa
10 、绝缘电阻：正常环境时 ≥100MΩ 湿度为 93%RH 时 ≥1MΩ
11 、功耗：小于10W
12 、供电节点：4 个
13 、报警输出：3A /2 组 接点输出，其中一组可设置脉冲输出
14 、信号传输：4-20mA
15 、传输距离：＜800m
16 、安装方式：非防爆场合的壁挂式安装
三、工作原理
探测器把采集到的气体浓度信号转换为电信号，并以 (4- 20mA) 标准信号的方式传给控制器，控制器接收到信号后，经过 处理、逻辑分析、运算， 以液晶数字显示、声光报警的方式反应 出来，记录报警时间和报警浓度值，联动 接出继电器，从而启动 所连接的风机、磁阀或其它消防设备。

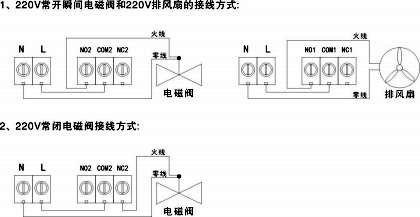

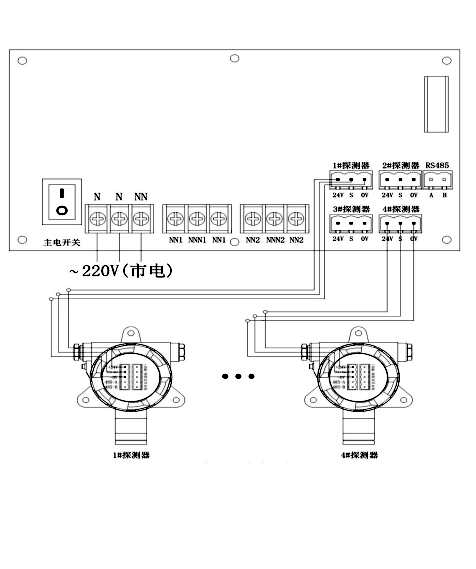

四、接线
3.接线标识
标 识 | 说 明 |
探测器 | 探测器接口 (24v 0v 4-20mA) |
联动 1 | NO1(常开),COM1(公共),NC1(常闭)信号无源输出。 |
联动 2 | NO2(常开),COM2(公共), NC2(常闭)信号无源输出。脉冲 (瞬间) ： |
+备电- | 备用电源接口 (+ 接电池正极、- 接电池负极) ， |
备电开关 | 备电电源开关 |
主电开关 | 主电电源开关 |
AC220V | 主电源输入，L、N 分别接AC220V 的火线和零线。 |
注意：接好线后，仔细检查各种接线，确保接线正确后，再开启电源。禁止带电接线！
五、操作使用说明
控制器通电，打开主、备电开关 (有备电电源时) ，预热 (3-5)分钟后，系统进入正常监控状态画面。
5.1、操作步骤：
输入密码方式：巡检显示界面下按“功能”键 通过“▲”或“▼”调整数值，通过“
”或“ ”移位。
序 号 | 操作 | 密码 | 方 法 |
1 | 消音 | 无 | 直接按下“消音”键，系统消音 |
2 |
复位 |
1-1-1-1 | 按下“功能”键 ，输入密码 1 1 1 1 ， 再次按下“功能”键，显示 “good”完成复位操作。 |
3 |
低限报 警点 |
2-2-2-2 | 修改报警点： 按“功能”键， 输入密码 2 2 2 2， 再次按下“功能”键，通过“▲”、 “▼”键选“巡检地址”，按功能键设 置，“ ”、“ ”设置当前地址的低报 值 按“功能”键，显示“good”，数据修 改成功 |
4 |
高限报 警点 |
2-2-2-3 | 修改报警点： 按“功能”键， 输入密码 2 2 2 3， 再次按下“功能”键，通过“▲”、 “▼”键选“巡检地址”，按功能键设 置，“ ”、“ ”设置当前地址的高报 值 按“功能”键，显示“good”，数据修 改成功 |
5 |
时间调整 设置 年、月 日、时 分、秒 |
0-0-1-0 | 按下“功能”键，输入密码 0 0 1 0， 再次按下“功能”键，“年”闪烁， “▲” 、“▼”调整数值，依次按下按 “ ”、“ ”键，“分” 、“时”、 “日” 、“月”、“年”闪烁， “▲” 、“▼”调整数值 … … 设置完毕后，按下“功能”键，显示 “good”存储退出。 不存储，按“取 消”键退出！ |
6 | ” 记 询警) 查报录 “ ( |
6-6-6-6 | 查询 (报警记录) ： 按下“功能”键，输入密码 6 6 6 6， 再次按下“功能”键，显示“报警地 址” 、“报警记录” “▲” 、“▼”键 可翻阅查看报警记录； 按下“取消”退出操作！ |
7 |
“查询” (开关机 记录) |
6-6-6-7 | 查询 (开关机记录) ： 按下“功能”键，输入密码 6 6 6 7， 再次按下“功能”键，显示“报警地 址” 、“报警记录” “▲” 、“▼”键 可翻阅查看报警记录； 按下“取消”退出操作！ |
8 |
“自检” |
7-0-0-0 | 按下“功能”键，输入密码 7 0 0 0， 再次按下“功能”键，设备进行自检功 能。 |
9 |
设置主机 通道数 |
1-1-0-0 | 按下“功能”键，输入密码 1 1 0 0， 再次按下“功能”键，显示当前通道 数，通过 “▲” 、“▼”键调整“新路 数 ” 按“功能”键，显示“good”， 地址修改成功操作完毕后按“取消”键 退出！ |
10 |
清除报警 记录 |
8-0-0-0 | 按下“功能”键，输入密码 8 0 0 0， 再次按下“功能”键，进入操作页面， 报警记录开始闪烁，再次按“功能” 键，显示“good” ，设备完成清除操 作。 |
11 |
清除开关 机记录 |
9-0-0-0 | 按下“功能”键，输入密码 9 0 0 0， 再次按下“功能”键，进入操作页面， 开关机记录开始闪烁，再次按“功能” 键，显示“good”，设备完成清除操 作。 |
12 |
备用电源 |
9-9-9-9 | 按下“功能”键，输入密码 9 9 9 9， 再次按下“功能”键，进入操作页面， 通过 “▲” 、“▼”键调整“off”关 闭，“on”开启，按下“功能”键，显 示“good” ，设备完成操作。 |
13 |
继电器输 出设置 |
0-0-1-3 | 按下“功能”键，输入密码 0 0 1 3， 再次按下“功能”键，进入操作页面， Dbpf-低报排风 Dbdf-低报打阀 Gbpf-高报排风 Gbdf-高报打阀 |
14 |
探测器 调零 |
0-0-6-2 | 按下“功能”键，输入密码 0 0 6 2， 再次按下“功能”键，进入操作页面， “▲” 、“▼”， 可以选择地址探头，按“功能”确认， 显示“good”完成操作。 |
六、产品维护
(1) 控制器应安装在值班室或经常有人员出入的场所，应有专人监管；用户和非专业人员不许随意拆卸仪器。
(2)控制器在正常监控状态下，请勿经常断电。
(3)应定期检查控制器是否正常工作，周期建议每三个月一次。
(4)请勿随意更改控制器内部参数，以免参数不匹配影响正常使用。
(5)如有故障维修需要拆下时，请先确认控制器断电。
(6)设备运输存贮时，应避免剧烈震动。
(7)仪器自购买之日起保修一年 (自然灾害和人为因素除外)，终生服务。
